直手機性能測試裝置參考標準：YY 0059.1-1991

產品名稱：直手機性能測試裝置

1—外套前段；2—彈簧夾頭；3—彎手機定位螺釘；4—軋頭頂；5—主軸；6—外套；7—導輪護蓋；8—導輪支架；9—導輪軸；10—導輪；11—聯接螺母；12—后軸承；13—基架；14—定位片；15—主軸繩輪；16—鎖緊桿；17—連接臂；18—彈簧鉤

2. 技術要求

2.1 手機應符合本標準的要求，并按規定程序所批準的圖樣及文件制造。

2.2 手機工作條件2.2.1 手機必須插接在具有車?yán)K輪傳動臂上使用。2.2.2 切削工具桿插入手機的長度為26~31 mmm。

2.3 手機應能正反向旋轉。

2.4 手機的彈簧夾頭、彈簧鉤、外套前段和后軸承應經熱處理，其硬度為 436~509HV0.3。

2.5 夾持切削工具的性能應符合下列規定。

2.5.1 彈簧夾頭應能夾持桿部直徑為2.31~2.38mm的切削工具。

2.5.2 切削工具被夾緊后，在承受30N的軸向拉力時，不得撥出。

2.5.3 當手機承受0.05N·m轉矩時，切削工具和彈簧夾頭不得在主軸內打滑轉動。

2.5.4 鎖緊桿旋松后，切削工具應能順利插入或取出，無阻礙現象。

2.6 切削工具被夾緊后，轉動時，在距插入口 15mm長度范圍內的徑向跳動允差應不大 于0.10 mm。

2.7 手機主軸轉動應靈活，其軸向移動址為0.03~0.15mm。

2.8 手機運轉時，各部分工作應穩定，振動值應不大于40m·s-2，響聲輕微均勻，無尖 厲雜聲。

2.9 主軸連續運轉20min后，手機表面溫升應不超過15℃。

2.10 手機連接臂與傳動臂的配合性能應良好，裝卸應方便，配合后，彈簧鉤作用應可靠，承受10N拉力時，二臂不得脫出。

2.11 手機外形應整齊，滾花應清晰，不得有鋒棱、毛刺。

2.12 手機外表可噴細砂，滾花和凹槽應光澤處理，各電鍍件應符合WS 2-1中規定的 Ⅳ 類要求。

2.13 手機的外套前段露出表面粗糙度Ra值不大于0.8μm，其余不大于0.4μm（噴砂手機 的外表無粗糙度指標）。

3. 試驗方法

3.1 表面粗糙度按樣塊比較法或電測法進行測試。

3.2 夾持切削工具性能試驗：將桿部直徑為2.35_0.016mm，粗糙度Ra值為1.6μm 的試桿 插入手機中，插進長度應不少于 26mm，在鎖緊桿上施以0.1N·m順時針方向的扭轉 力矩，將試桿夾緊。

3.2.1 在試桿上施以軸向拉力30N時，試桿不得撥出。

3.2.2 在試桿上施以穩定扭轉力矩0.05N·m，試桿和彈贊夾頭不得在主軸內打滑轉動。

3.2.3 切工具裝卸性能檢驗：仿使用動作，將鎖緊桿旋松，插入切削工具，然后旋緊鎖 緊桿，多次裝卸，應無阻礙現象。

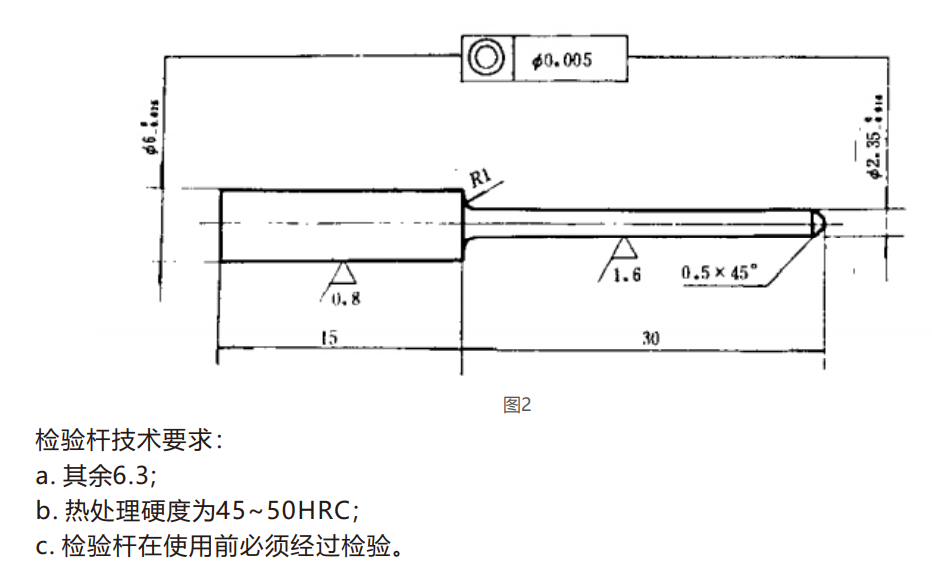

3.3 徑向跳動檢驗：將檢驗桿（圖2所示）插入手機中，插進長度應不少于26mm，并夾 緊之，然后固定機外套，用手緩慢旋轉主軸繩輪，以千分表測量，應符合第2.6條的 規定。

4測試桿

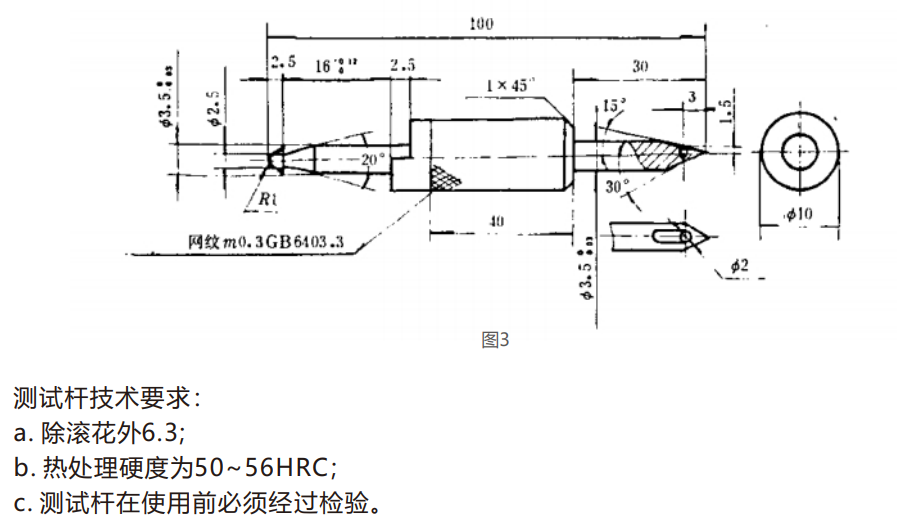

手機與傳動臂配合性能試驗：以測試桿（如圖3所示）兩端分別插入手機連接臂孔中，當彈簧鉤鉤妥后，在承受10N靜態拉力時，不得脫出。 用手指撳開彈簧鉤后，測試桿應能輕便取出。
