1. 產品介紹與結構

模體被設計用來解決優良的CT體積掃描儀的圖像性能測量要求。

模體保留了在其他 CTP模體中提供的許多測試和功能 ，包括CTP515低對比度測試 模塊和集成外殼安裝系統 。 其他測試對象在開發中得到了改進， 包括在新的CTP714 1 到30線對每厘米測試模塊中添加更高分辨率的測試模式 ，在CTP682感官度切片幾何模 塊中添加更小的丙烯酸球， 以及額外的骨和肺樣本， 以幫助客戶使用CT圖像進行治療計劃。

除了大量的修改外， 該模體還包含了新的CTP721波插入物， 用于測量整個掃描區 域的切片幾何形狀和分辨率 。此外， 為了解決由于掃描儀 X軸和 Y軸的測試模式方向可 能導致的變量， 模體有一個新的旋轉安裝 。 這使得安裝的模體能夠旋轉360 ° ,  在 45 °  間隔處進行對齊鎖定 ，以研究可能的角度位置相關的結果。

2. CT性能模體簡介

CT性能模體700繼續利用與原始CTP模體開發的模塊化概念 。 三個固體鑄造測試模塊安裝在模型的外殼內 。波插入和互補的MTF珠塊壓 入連接到模塊  外殼的均勻體上的口袋中 。 新的旋轉安裝件已連接到模塊外殼上 。 使用新的支架 ，模體可以快速懸臂在桌子的末端 ，并旋轉到不同的角度的位置， 以允許無偽 影掃描。

雖然大多數客戶永遠不會選擇拆卸他們的模體 ，但在CTP的開發中特別小心 ，使拆卸潛在的升級或修改 。 為了防止硬件的干擾 ，不使用金屬硬件將波均勻性部分連接到模塊 殼體或殼體和安裝件之間。

3. 幾何傳感器測量模塊

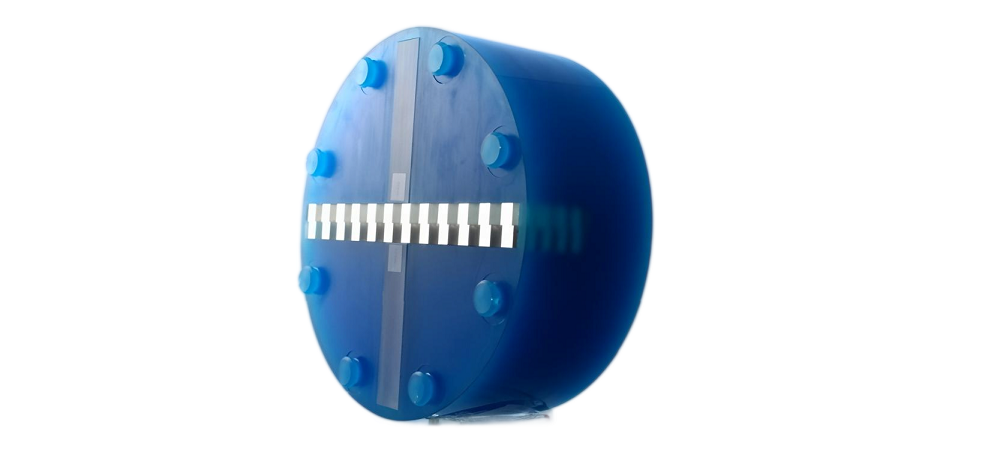

該CT模塊包含三組相對的切片幾何坡道。其中一個斜坡組使用0. 15mm鋼線設置在23 ° 斜坡角度 ，以產生2 .4倍放大的斜坡圖像， 以減少有限的圖像測量的影響 。 此外， 小直徑的電線減少了超程條紋偽影 。另外兩個斜坡組是由碳化鎢珠制成的。粗斜坡的z軸  高度為38mm ，使用0 . 28mm的珠子以1mm的z軸增量設置， 而細斜坡使用0 . 18mm的  珠子以0.25mm的 z軸增量設置 。 相反的兩組坡道使操作員能夠輕松驗證假體是否正確  對準掃描儀軸 。 通過測量相反坡道之間的比率， 可以驗證高達10 ° 的機架角度， 避免錯誤的測量。

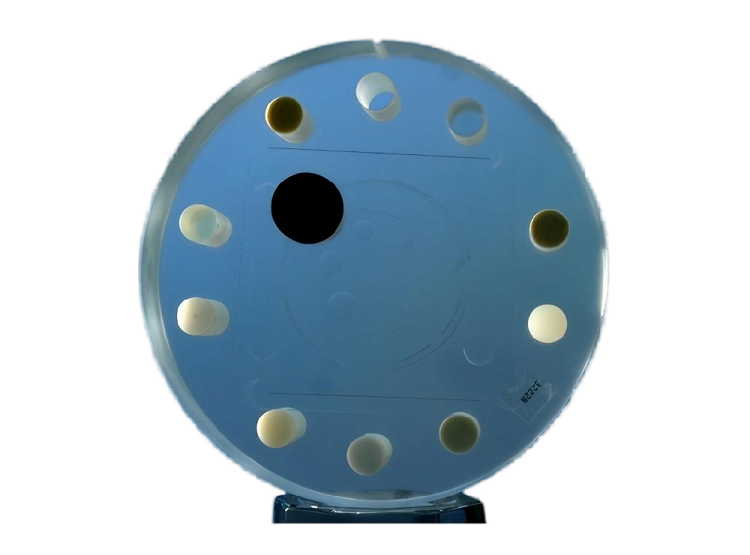

對于傳感器測量 ，該模塊有10個樣品和一個水容器 。材料包括聚四氟乙烯、50%羥基磷灰石 、 Del r in、 丙烯酸 、聚丁烯、LDPE、PMP和空氣 。像素大小可以通過計算四個精確加工的測試圓柱體之間的像素數來計算， 它 們 在X和Y方 向 上 形 成 一 個 正 方 形 。 該模塊還包含8個丙烯酸球， 以評估掃描儀的亞切片球形體積的成像 。 丙烯酸球的直徑分別為：1mm、1. 5mm、2 mm 、 3 mm 、4mm 、 6mm 、 8mm和10mm。

為了進行詳細的MTF和SSP計算 ，兩個直徑為0.28mm和0. 18mm的隔離珠位于模塊的中平面。對于薄切片高分辨率測量 ，直徑為50um的鋼MTF線貫穿整個40mm厚的模塊。

4. 30線對高分辨率模塊

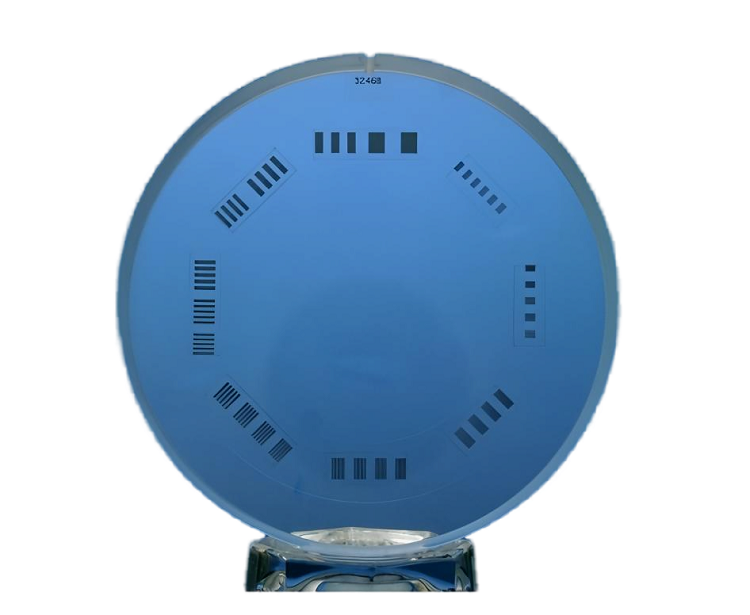

CTP714的設計通過減少高對比度材料的數量來最小化視覺偽影。 2毫米厚的鋁 對比度圖形被鑄造在徑向八角形圖案上， 其分辨率部分從1到30對線對每厘米 。 這種 分辨率測量模式大大 減少了從其他測試對象產生條紋影的可能性 。八角形設計和45°指 數的旋轉安裝的結合 ，使所有儀表段測量對齊X或Y軸 ，或以45°或90°的角度。

5. CT低對比度模塊

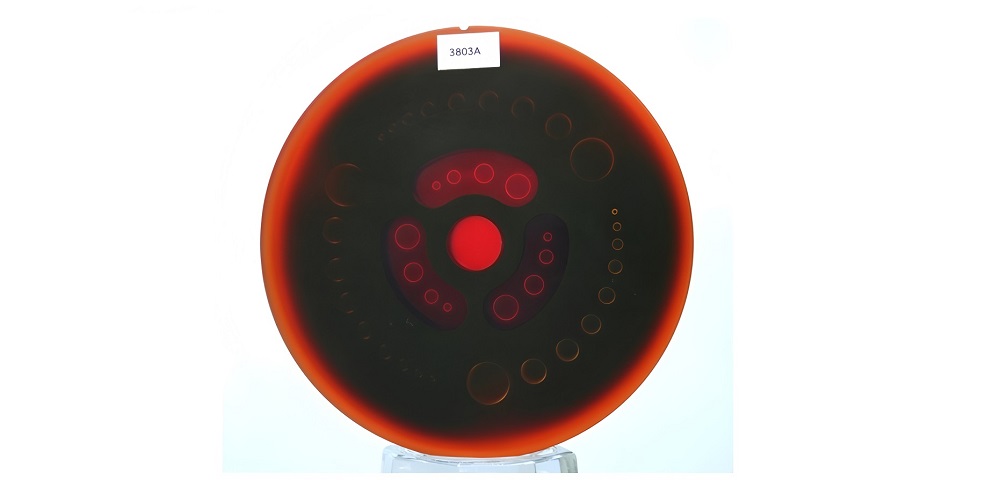

CTP515由一系列不同直徑的圓柱形桿和三個標準水平組成 ，以測量低對比度性能。 40毫米長的棒在所有z軸位置提供一致的對比度值 ，從而避免了一次掃描切片時的任何體積平均誤差。此外 , 子切片測試對象可以評估不同的掃描協議（音高、切片寬度 和重建算法） 在分辨子切 片低對比度對象方面的有效性。

為了選擇螺旋和多層圖像協議 ，該模塊中包含了子片低對比度目標（截斷的 圓柱體） 。比較通過不同的成像設置（切片寬度、音高和重建算法）掃描子切片目標獲得 的圖像 ，可以提供有價值的信息， 以幫助選擇優良的協議來識別小的低對比度物體 ，如腫瘤。

所有不同的樣品和本底材料都具有等效的有效原子序數； 只有密度的變化才能產生 有效衰減系數的變化。

子切片目標的標稱對比度為1.0% ，z軸長度分別為3、5和7毫米。對于每個長度 ，都有3、5、7 和9毫米的目標。

6. CT波插入和CT珠塊

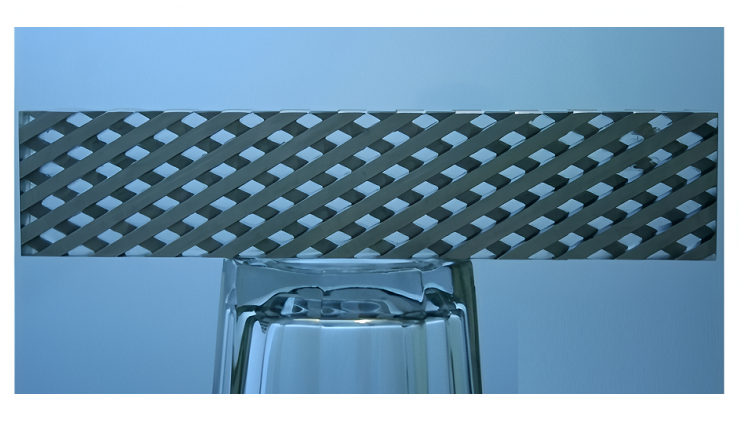

位于CTP712均勻性部分的頂部有三個口袋 ，可以容納CTP721波插入件和2個CTP723 珠塊。波插入有重復的4毫米厚的斜坡 ，在鋁和透明聚氨酯之間以30°角上升 。插圖包含 兩個相對的交替斜坡 集。波插入的CT圖像有一個交替的暗和光模式由坡道。 當一個輪廓 在交替模式上形成時 ，產生的圖將顯示一個正方形波和三角形波之間的交叉。實際的波形 圖案同時受到切片厚度和掃描儀 分辨率的影響。通過分析該模式以及來自珠子塊的MTF 測量方法 ，可以識別出切片的寬度和整個切片上的高分辨率變化 。此外 ，側視圖蜂窩狀 模式為三維一致性的視覺或分析評估提供了一個測試模式。

7. CT均勻度截面

CTP712固體圖像均勻性部分提供了一致的結果 ，并且比充水罐更方便 ，消除了由于  不同水源造成的變化。此外 ，均勻性材料非常耐用。CWS均勻性材料的CT數在2%（0-20 小時）范圍內。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品 。 它已經 在x、y和z平面上的各種變 量上進行了測試 ，并在所有應用中都被證明是穩定的。
