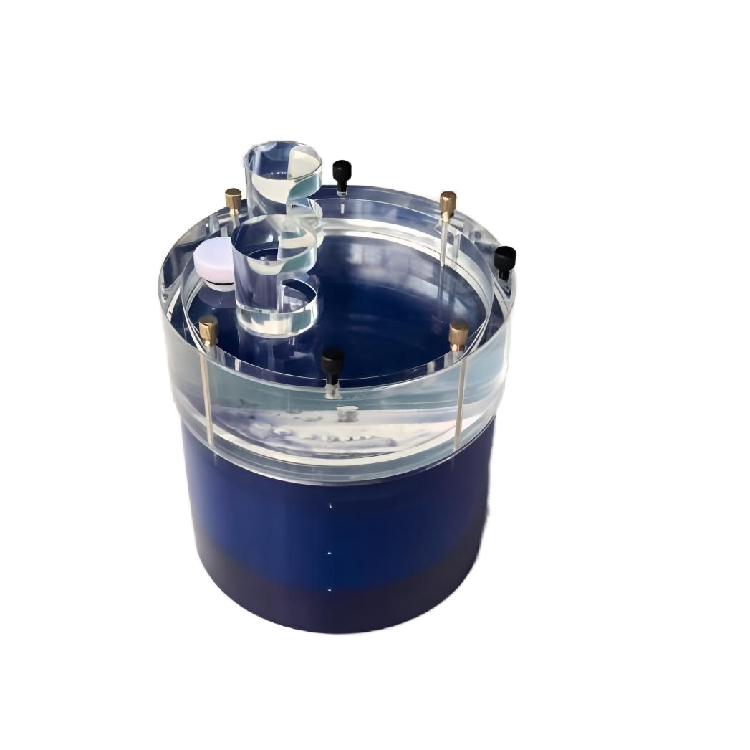

CT性能測試模體

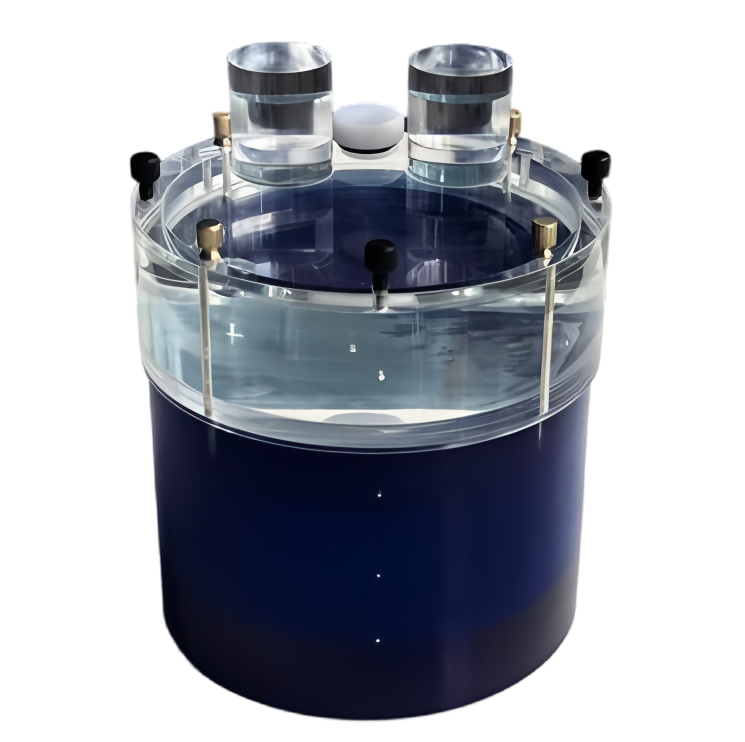

CT性能測試模體
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號
CT性能測試模體的功能 ，可實現多層CT的最佳性能表征和放射治療所需的增強感光度 測量。
單位： mm

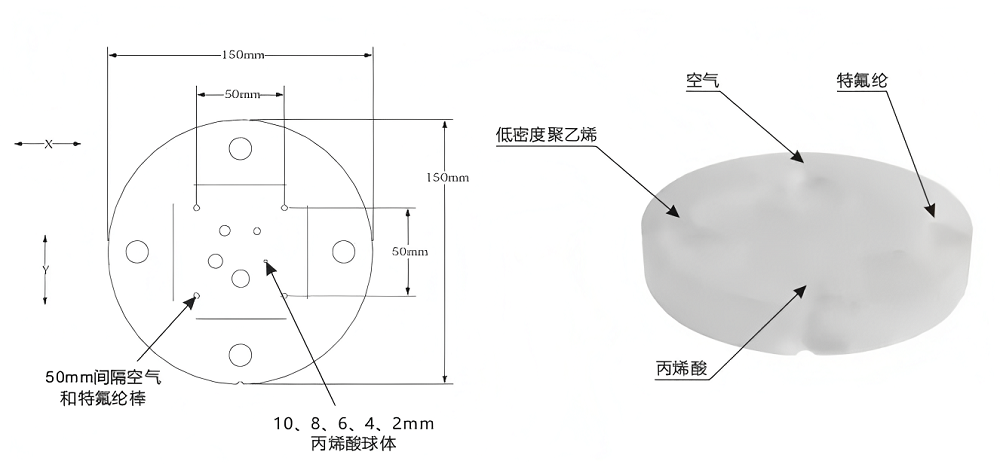

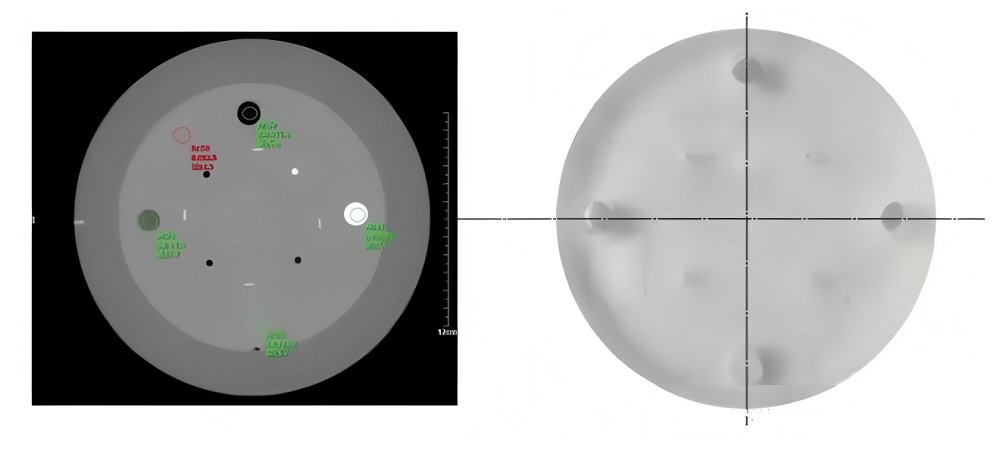

1.層厚模塊
模塊有兩對 23度金屬斜線 ：一對平行于X軸；另一對平行于Y軸。
這個模塊有四個孔（其中一個有特氟綸插槽） 。這些洞直徑 3mm ，相距 50mm， 位于中心的四周。
丙烯酸對比度球靶模塊包含 5 個丙烯酸球 ，位于一個 30mm 直徑的圓形模塊里。 球體的直徑分別為 2，4，6，8 和 10mm。
環繞在金屬層厚斜坡周圍有 4 個高對比度 CT 值線性靶區 。其中三個的材料是： 特氟綸， 丙烯酸和低密度聚乙烯（LDPE） ，第四個的材料是空氣。
幾何結構和曝光模塊：包含2mm直徑 ，3mm深的孔， 呈10mm間隔均勻傾斜矩陣 排列 。3根5.0mm直徑的鈦(Ti)插入棒嵌在PMMA基底中驗證金屬偽影。

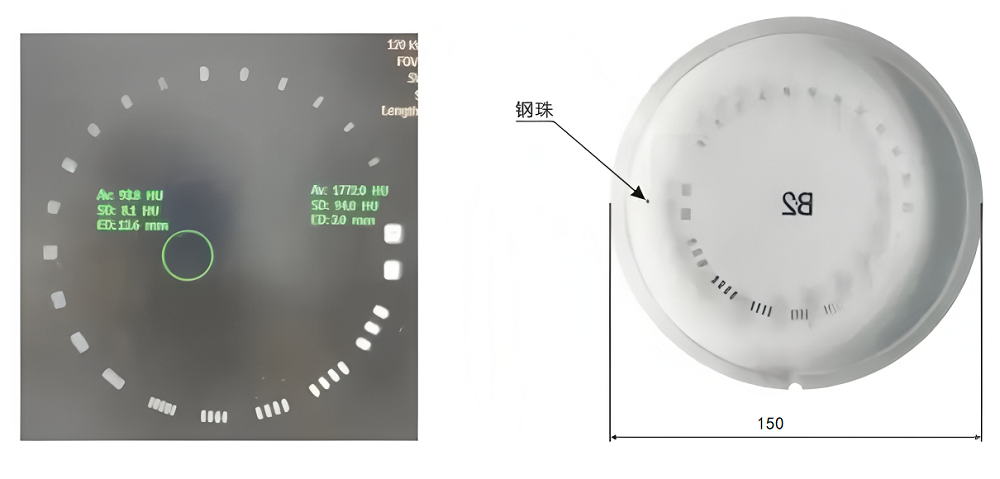

2.高分辨率模塊 21線對/厘米高分辨率模塊和點源這個模塊有1到21線對/厘米的高分辨率檢測卡和 兩個脈沖源（點珠） ，這兩個點珠是同一種材料 。點珠位于 Y 軸上距模體中心 20mm 遠的上 、 下的位置處 ，在 Z 軸方向上距線對卡中心的距離為2. 5和10mm。

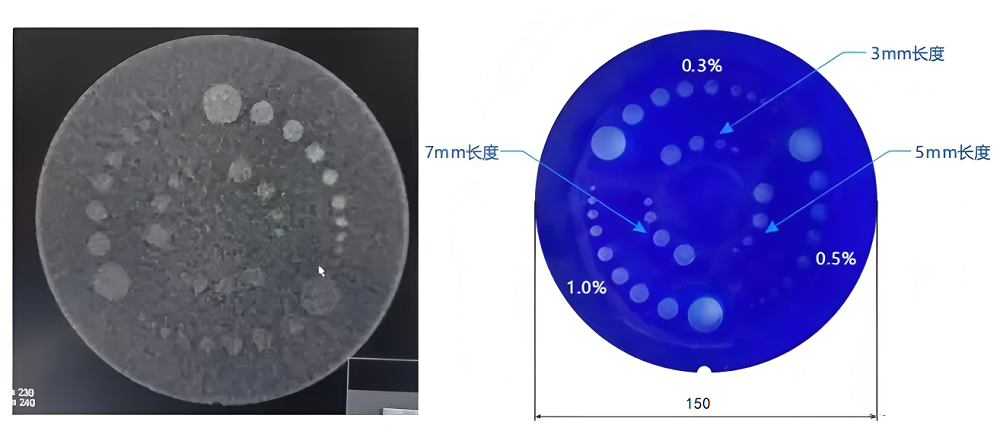

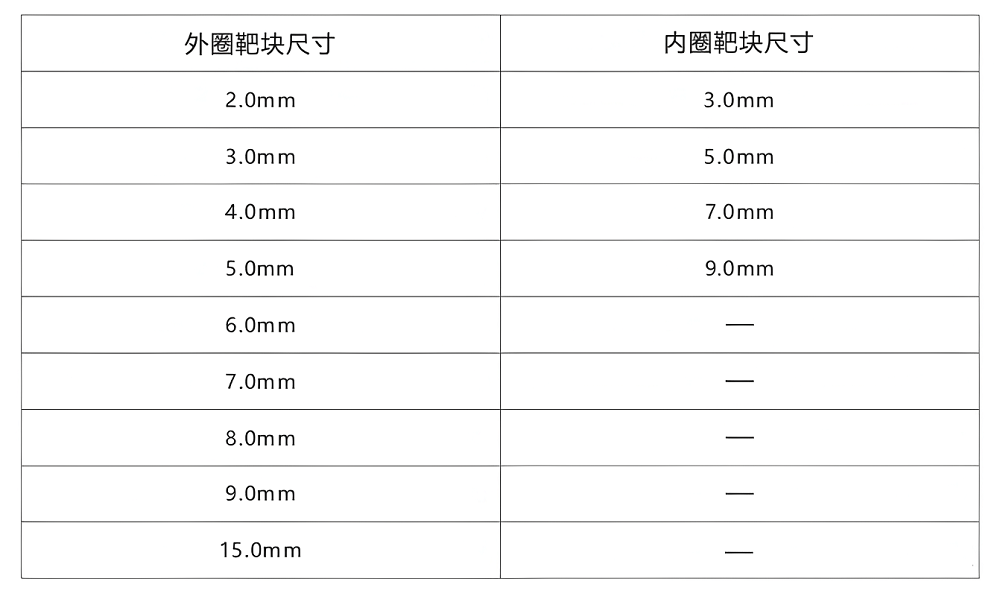

3.低對比度模塊(有外圈和內圈) 模塊中的低對比靶塊的尺寸和對比度如下：
外圈和內圈靶都有三種對比度水平 ：0.3% 、 0. 5% 、 1.0%。

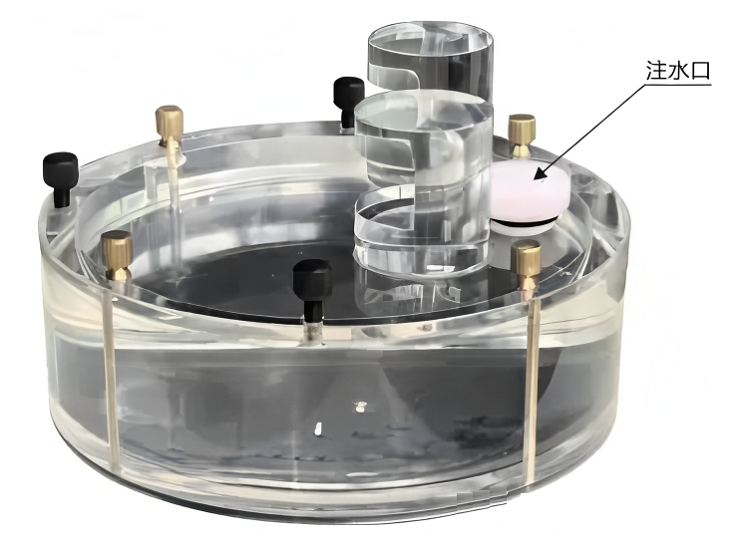

4.均勻性模塊 直徑為205mm ，高度為70mm的圓柱體 ，有一個注水口 ，可根據實際要求 ，替換 里面的溶液。

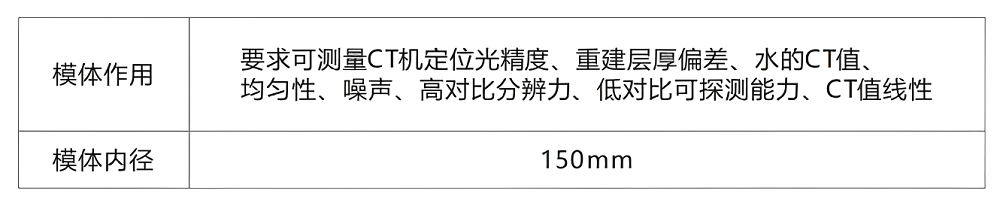

5.模體應用和內徑
操作說明 B. 1 CT圖像質量控制 1. 取下頭部支架 ，打開模體箱 ，取出CT500， 將CT500模體放置在頭部位置 ，使用水平 尺進行三維調平； 2. 將模體移動 ，打開激光定位燈 ，用激光定位對準模體第一層的三個定位點 ，模體其它 點位與側面剖面的激光對準。 B.2 重建層厚測量 1. 設置掃描條件，130kv，230mAs，NT = 10mm， 頭部斷層掃描 ，記下此時床位 ，掃 描結果顯示在監視器上 ，在四條線的附近選取ROI，CT值作為背景值CTbackground， 將窗寬調為1或0， 調整窗位至四條線同時消失 ，記下此時的窗位值CTmax = 177； 2. 將窗寬調為1或0， 調整窗位至CT=（CTbackground +CTmax）/2， 依次測量此時四 條線的長度 ，將測量值取平均值乘以0.424， 即為重建層厚測量值。 B. 3 CT值線性 1. 在該層掃描圖上四個圓內依次選取ROI， 得出四個圓的CT值， 與CT500提供的標準 值進行比較 ，偏差最大的值作為CT值的線性。 B.4 高分辨率 1. 設置掃描條件，130kv，230mAs，NT = 10mm， 床進40mm， 頭部斷層掃描 ，掃描 結果顯示在監視器上； 2. 打開高分辨率圖像 ，調整窗寬窗位 ，觀察可分辨的線對。 B. 5 低對比度分辨率 1. 設置掃描條件，130kv，230mAs，NT = 10mm， 床進30mm， 頭部斷層掃描； 2. 打開低對比度圖像 ，調整窗寬窗位 ，觀察可分辨的對比度。 B.6 CT值、 噪聲、均勻性 1. 設置掃描條件，130kv，230mAs，NT = 10mm， 床進30mm， 頭部斷層掃描； 2. 打開CT值圖像 ，在中心和4個邊緣做ROI， 取中心值為CT值，SD*0. 1％作為噪聲， 其余四個值與中心值的偏差作為均勻性。
