DSA性能檢測模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

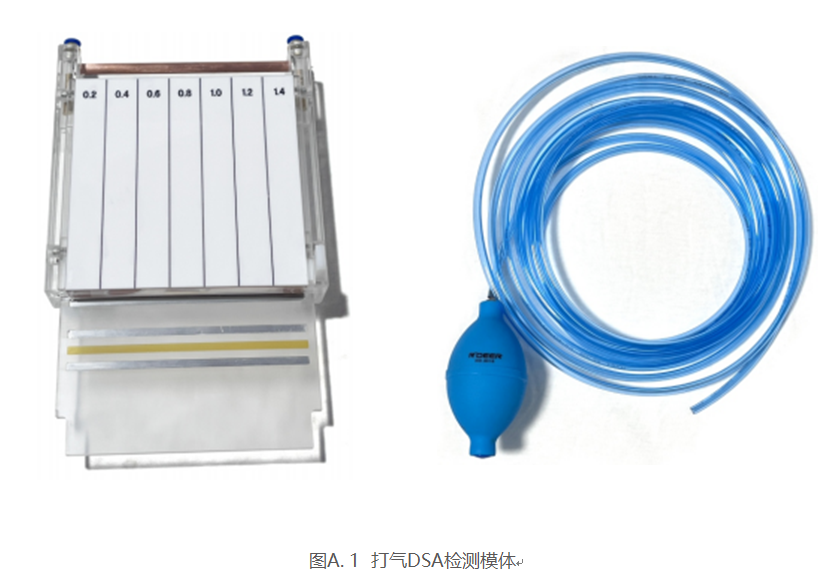

符合IEC61223 - 3 - 3 ( DIN6868 -4，2007)標準，用于DSA系統的質量控制檢測。 特點：模體體積小巧，內含丙烯酸衰減體、動

態銅楔梯(0.2 mm ~ 1.4 mm)和一個嵌入體  (血管模擬體)，它含有四條厚度分別為 0.05m m 、0. 1 m m 、0.2 mm和0.4 mm的

鋁條用  來模擬血管，鋁條間充有碘的對比介質(5 - 10mg/ml)。

該模體具有遠程控制氣動閥門，檢測過程中使血管模擬體產生運動， 這可有效地降 低檢測人員測量時的受照劑量。

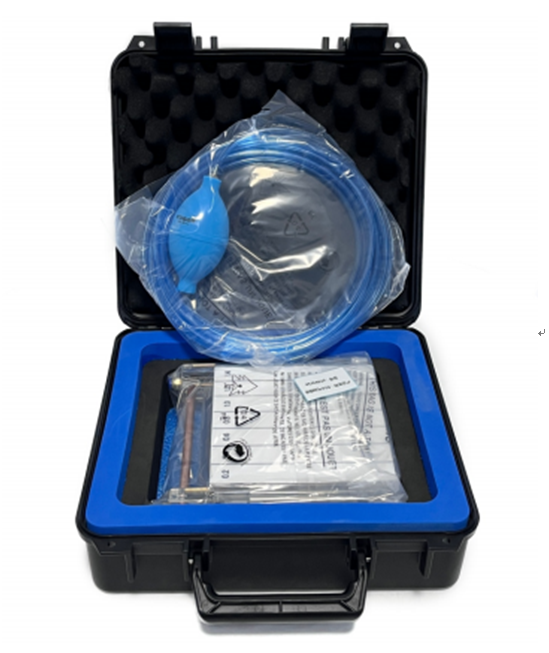

產品結構

A. 1.  DSA性能檢測操作細則

為規范實施 DSA性能檢測， 參照國標《醫用診斷數字減影血管造影(DSA)系統X射線 輻射源檢定規程》(JJG 1067-2011)、《醫用常規X射線診斷設備影像質量控制檢測規范》 (WS 76 -2011)，結合我單位檢測設備， 制定《DSA性能檢測操作細則》。

A.2.  空氣比釋動能率

鏈接TNT12000顯示模塊和探測模塊，調節Fluoro模式，采取自動透視。

A. 3.  輻射輸出的質(HVL)檢測

鏈接TNT12000顯示模塊和探測模塊，調節Fluoro模式。將診斷水平劑量儀的電離 室置于X射線照射野的中心，在標準過濾條件下選最大的照射野，電離室的中心軸與射 線束垂直 。將X射線管電壓調至70kV，選一合適的mAs。

X射線管焦點到電離室距離為60cm， 吸收片到X射線管焦點距離在(30x40)cm。

測量未加吸收片和不同厚度的吸收片時的空氣比釋動能率。

用作圖法求出空氣比釋動能率降到初始值  (無吸收片)一半時的吸收片厚度為輻射 的質。

A.4.  X線的管電壓

鏈接TNT12000顯示模塊和探測模塊，調節Fluoro模式。將診斷水平劑量儀的電離 室置于X 射線照射野的中心， 射線束軸與探測器截面垂直。選擇常用的電壓值，至少重 復測量三次，取其平均值，用相對偏差表示電壓的準確度。

A. 5.  模擬血管最小分辨率尺寸

常規減影曝光條件下，影像探測器輸入面與X線焦點距離(SID)調至最小。
