1. 模體簡介
CRDR對比度細節測試模體 CDRAD 2.0用于數字X射線攝影（CR/ DR），可以幫助評價影像質量， 對不同對比度下圖像細節的可見度進行量化。 CRDR對比度細節測試模體 CDRA 2.0 由一個厚度為10毫米的有機玻璃平板 (正方形265 x 265毫米) 組成。 平板上包含精確直徑和深度的圓柱形孔
(公差：0 .03 mm)。
在平板上雕刻了一個網格(線圖案) ，并用含LED的涂料進行處理。 X射線圖像將顯示以15列和15行排列的225個正方形 。在每個正方形中 ，存在一個 或兩個點， 作為孔的圖像 。 前三行僅顯示一個點， 而其他行在

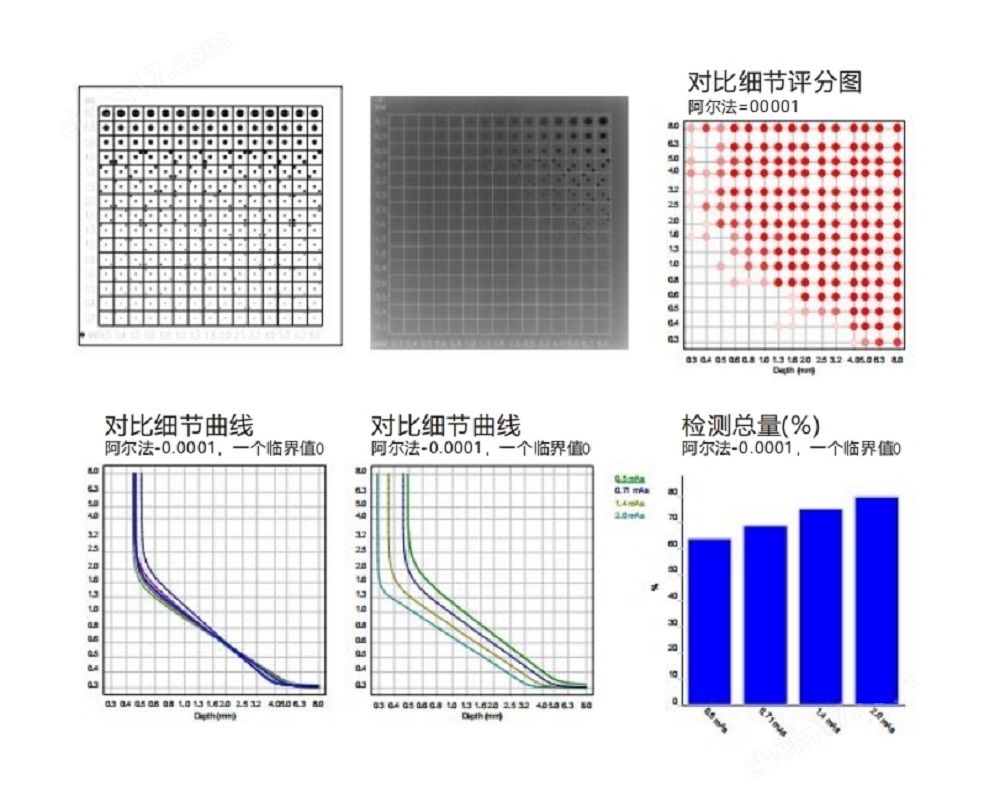

每個正方形中具有兩個 相同的點 ，一個在中間 ，一個在隨機選擇的角落， 以允許驗證每個對象的檢測 。避免了易識別的模式 。 圖A. 1顯示了模型

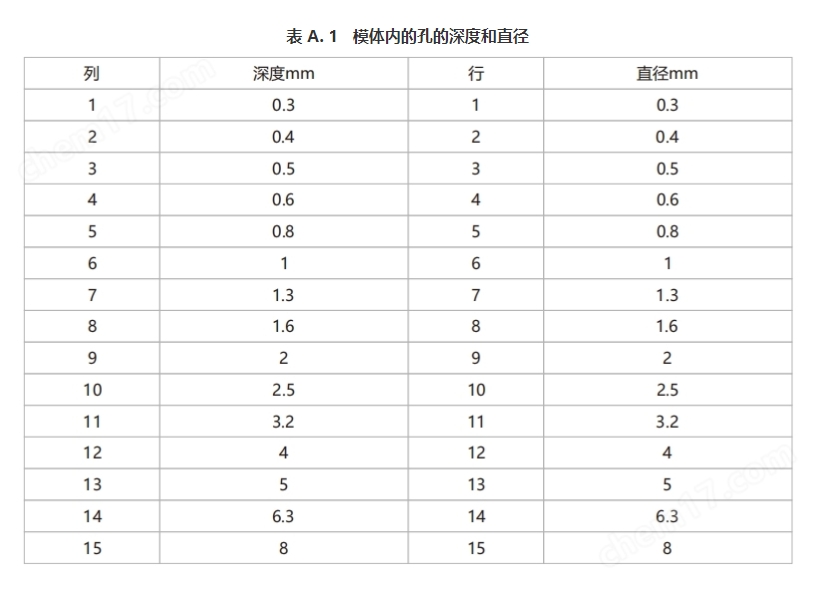

的示意圖。 在一行中， 孔的直徑是恒定的， 深度呈指數增加， 在一列內， 孔的深度是恒定的， 直徑呈指數增加 (表1) 。
2. 模體的使用說明
為了制作X射線圖像 ，應將測試模體 CDRAD 2.0 放在患者桌上的盒子上 ，并與一個或多個有 機玻璃板一起使用自動曝光控制(AEC)， 以適應該
X射線機的平均患者厚度和檢查 。應將 裝有盒子的桌子放在桌子上 。在曝光技術方面必須做出選擇：
-管電位
-焦點大小
-有或沒有網格
-手動或自動曝光
在膠片處理后 ，必須檢查圖像的密度 。在一系列CD圖像中 ，所有圖像在膠片上的 參考位置(約1. 5 OD)應具有大致相同的密度。
使用模體可能進行的測量值為：
-比較各種膠片-屏幕組合的圖像質量。
-通過該密度的變化來確定優良背景密度。
-優良曝光技術的確定 。例如通過管電位的變化。
-通過固定密度下有機玻璃數量的變化， 比較不同物體厚度下的圖像質量。
-通過增加的過濾器厚度的變化對過濾器的影響
對于不同的模擬病人厚度， 應增加不同的樹脂玻璃厚度， 最好是在模體上和下方對稱。
