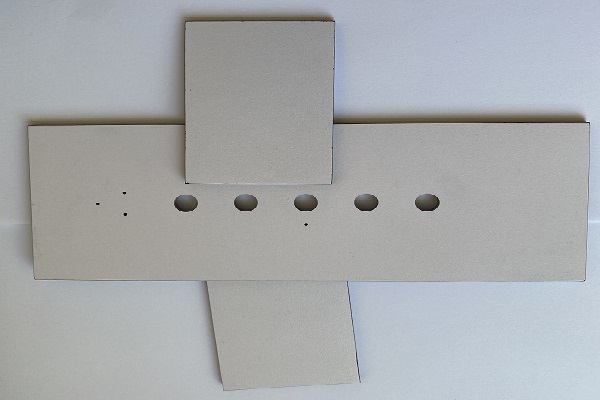

DSA性能模體JJG 1067-2011

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下圖片和參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

DSA 計量性能模體技術要求 ：

1. 模擬血管最小尺寸及偽影檢測模體：

應有兩組模擬不同造影劑濃度(150，300)mg/cm3的動脈血管和寬度為(1/4，1/2，3/4)的血管畸變。骨骼模擬厚度為 (0.5，1.0，1.5)cm。

2. 低對比度分辨力檢測模體

應有三組不同造影劑濃度(10，5)mg/cm3，每組模擬有四種不同直徑(4.0，2.0，1.0)mm 的血管

3. 對比度線性模體

對比度分別為 0.5%，1.0%，2.0%，4.0%，10.0%，20.0%。

4. 分辨力測試卡

尺寸為(50×50)mm，線對為(0.6～5.0)Lp/mm，共20組線對，鉛箔厚度為0.05mm,誤差不超過10 .0%。

2. 計量性能要求

 1.  用自動透視模式，最大FOV(視野)和最大幀數脈沖透視或連續透視條件下，空氣比釋動能率不大于88 mGy/min。

2. 輻射輸出的質 X射線管電壓 70 kV 時，半價層(HVL)應不小于2.1 mmAl。

3. 模擬血管最小分辨尺寸 在常規減影曝光條件下，影像探測器輸入面與X 線焦點距離(SID)調至最小，其模體厚度為100 mm，減影后應能看到模體中直徑為 1mm的模擬血管，同時應能分辨造影劑濃度為150 mg/cm3、直徑 2 mm的模擬血管上1/2寬度的畸變模擬血管。

4. 空間分辨力 在透視條件下，空間分辨力應滿足出廠技術指標，并不低于表1的要求。

5. 低對比度分辨力 與 3所規定的條件相同，應能均勻分辨碘濃度為 5.0mg/cm3，直徑 2.0mm的模擬血管。

6. 對比度線性 模體碘濃度與平均光密度值之間的相關系數應大于0.9。

7. 減影性能影響 與 B.3所規定的條件相同，減影過程中，加載骨骼模塊后應能分辨濃度為150 mg/cm3，直徑 2.0mm的模擬血管。

8. X射線管電壓 DSA 系統在工作范圍內，其 X射線管電壓的相對誤差應不超過±10%。

9. X射線管的焦點 新安裝的 DSA輻射源，在規定的范圍內，用狹縫的方法測量 X射線管的有效焦點尺寸，其值符合表2的要求。

3. 檢定方法

（1）. 空氣比釋動能率

將診斷水平劑量儀探測器置于 X射線照射野的中心，探測器的中心軸與射線束垂直，設置SID 最小，用自動透視模式，最大 FOV 和最大幀數脈沖透視或連續透視條件下，不附加別的衰減層，用足夠厚的鉛板遮擋住影像探測器，自動透視3s 以上(或手動調整管電壓和管電流至最大)，在下列距離處測量空氣比釋動能率：①對下球管，沿 X射線中心軸線的床面上方 1cm處；②對C形臂，沿 X射線中心軸線的床面上方30cm處。

（2）輻射輸出的質(HVL)

將診斷水平劑量儀的探測器置于 X 射線照射野的中心，在常規使用條件下將可調附加過濾設置為零，選擇合適的照射野，電離室的中心軸與射線束垂直。將 X 射線管電壓調至常規使用條件，選一合適的mAs。C.3. 模擬血管最小尺寸 將影像探測器輸入面與 X線焦點距離(SID)調至約100cm，將測量模體水平置于診斷床面上，模體表面與影像探測器輸入面垂直距離為30 cm，先在透視狀態下進行定位觀察，使模體在視野的中心，如圖3所示。圖3 測量模體放置示意圖 X射線管焦點到劑量儀探測器距離約為 60cm，吸收片到 X 射線管焦點的距離在(30～40)cm，如圖2所示。

（3）. 模擬血管最小尺寸

 將影像探測器輸入面與 X線焦點距離(SID)調至約100cm，將測量模體水平置于診斷床面上，模體表面與影像探測器輸入面垂直距離為30 cm，先在透視狀態下進行定位觀察，使模體在視野的中心，如圖3所示。

（4） 空間分辨力

將 0.05 mm鉛當量的分辨力測試卡貼在影像探測器輸入面，使分辨力測試卡柵條與顯示器水平方向成45°夾角，最大FOV，在透視條件下進行影像采集，直接讀出可分辨的線對數。

（5） 低對比度分辨力 在常規曝光減影條件下，用低對比度分辨力插件，該插件含有長度為150mm的三組不同造影劑濃度(2.5，5，10)mg/cm3，每組有四種不同直徑(0.5，1.0，2.0，4.0)mm的模擬血管，減影后應能均勻分辨濃度為 5.0mg/cm3，直徑 2.0mm的模擬血管。

（6）. 對比度線性 在自動控制條件下，用對比度線性模體進行影像采集，在采集后膠片所顯示不同對比度圓上，用光密計讀取(在中心區域至少測三個測量點)不同碘濃度(mg/cm2)的 平均光密度值(D)，用最小二乘法計算碘濃度與平均光密度值之間的線性相關系數。

（7）. 減影性能影響 在常規曝光減影條件下，對模擬人體血管插件加上骨骼模體，減影后仍能清晰分辨濃度為150 mg/cm3，

直徑2.0 mm的模擬血管。

（8）. X射線管電壓 將非介入電壓表的探測器置于X 射線照射野的中心，選擇常用的管電壓，至少重復測量三次，取其平均值，按下式計算管電壓相對標準偏差：

（9）. X射線管的焦點

將狹縫照相機放置視野中心且與射線束垂直，并把狹縫瞄準器放到狹縫支架上進行曝光(見圖4)，經過計算機數據處理后得到 X射線管的有效焦點尺寸。 如用實時焦點測量儀，在攝影模式下將自動焦點儀放置于攝影臺上，并與 X射線束垂直，調整放大倍數 E ≤ 1.4(E=n / m)，其中m 為焦點到狹縫距離 (mm)，n 為 狹縫到探測器距離 (mm) 。 射野面積(10×10)cm2，選 X 射線管電壓為(60～80)kV和(20～30)mAs 條件曝光，測量 X射線管的有效焦點尺寸。
